B3 - Plegadoras 4.0

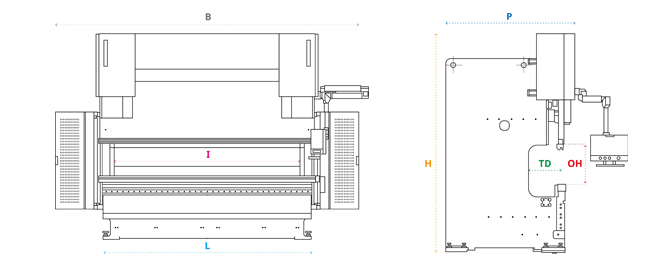

Datos técnicos

Modelo	60/2000	100/3000	135/3000	135/4250
Fuerza máxima de plegado [Ton]	60	100	135	135
Longitud de la mesa L [mm]	2040	3060	3060	4250
Distancia entre los bastidores laterales I [mm]	1740	2640	2640	3640
Profundidad de la ranura TD [mm]	350	435	435	435
Velocidad máxima de bajada y subida [mm/s]	250	250	250	250
Velocidad de plegado* [mm/s]	20	20	20	20
Carga máxima [mm]	300	300	350	350
Distancia del pistón de la mesa OH [mm]	550	550	600	600
Largo total B [mm]	3200	4270	4310	5310
Ancho total P [mm]	1875	1725	1735	1735
Altura total H [mm]	3025	3025	3295	3295
Consumo eléctrico máximo [kW]	10	12	16	16
Masa [kg]	6200	8600	11700	13500

Modelo	170/3000	170/4250	170/4250XL	220/3000
Fuerza máxima de plegado [Ton]	170	170	170	220
Longitud de la mesa L [mm]	3060	4250	4250	3060
Distancia entre los bastidores laterales I [mm]	2640	3640	3620	2650
Profundidad de la ranura TD [mm]	435	435	520	520
Velocidad máxima de bajada y subida [mm/s]	250	250	220	220
Velocidad de plegado* [mm/s]	20	20	18	18
Carga máxima [mm]	350	350	450	450
Distancia del pistón de la mesa OH [mm]	600	600	700	700
Largo total B [mm]	4310	5310	5330	4360
Ancho total P [mm]	1735	1735	2080	2080
Altura total H [mm]	3295	3295	3705	3705
Consumo eléctrico máximo [kW]	20	20	20	26
Masa [kg]	11700	13500	19400	17000

Modelo	220/4250	220/5100	220/6100	320/3000
Fuerza máxima de plegado [Ton]	220	220	220	320
Longitud de la mesa L [mm]	4250	5100	6100	3060
Distancia entre los bastidores laterales I [mm]	3620	4620	5600	2630
Profundidad de la ranura TD [mm]	520	520	520	520
Velocidad máxima de bajada y subida [mm/s]	220	220	180	220
Velocidad de plegado* [mm/s]	18	18	18	18
Carga máxima [mm]	450	450	450	450
Distancia del pistón de la mesa OH [mm]	700	700	700	700
Largo total B [mm]	5330	6330	7400	4380
Ancho total P [mm]	2080	2080	2080	2085
Altura total H [mm]	3705	3705	3705	3755
Consumo eléctrico máximo [kW]	26	26	26	39
Masa [kg]	19400	21500	23500	21800

Modelo	320/4250	320/5100	400/4250	AU-TO 170/4250
Fuerza máxima de plegado [Ton]	320	320	400	170
Longitud de la mesa L [mm]	4250	5100	4250	4250**
Distancia entre los bastidores laterales I [mm]	3600	4600	3600	3640
Profundidad de la ranura TD [mm]	520	520	520	435
Velocidad máxima de bajada y subida [mm/s]	220	220	220	250
Velocidad de plegado* [mm/s]	18	18	18	20
Carga máxima [mm]	450	450	450	350
Distancia del pistón de la mesa OH [mm]	700	700	700	600
Largo total B [mm]	5350	6350	5350	5560
Ancho total P [mm]	2085	2085	2085	2170
Altura total H [mm]	3755	3755	3755	3290
Consumo eléctrico máximo [kW]	39	39	45	20
Masa [kg]	25000	30000	27000	15500

* Velocidad de plegado regulada por las normas vigentes.
** Configuración automática de herramientas L = 3060 mm.
Salvagnini se reserva la facultad de modificar los datos sin previo aviso.
