S1 - Máquina punzonadora mecatrónica

Cabezal multiprensa con tecnología híbrida avanzada

S1 incorpora el más reciente cabezal de punzonado multiprensa de segunda generación, equipado con la tecnología híbrida avanzada. La transmisión híbrida, aplicada previamente en las paneladoras de Salvagnini permite obtener punzonados de elevada calidad, gracias a la arquitectura patentada y a los ciclos sofisticados. El uso inteligente de los componentes de última generación y la solución original mediante la cual han sido dimensionados el sistema y el motor eléctrico, no tanto para la potencia total de punzonado, sino para una fracción de ella, ha hecho posible reducir la absorción de energía en un 20% en comparación con las soluciones eléctricas disponibles en el mercado, que se traduce también en una reducción de las dimensiones y costes de los componentes, minimizando así los costes de mantenimiento.

Herramientas de torretas altas, siempre a disposición

La multiprensa Salvagnini ha sido siempre una solución única en el mercado, pues puede gestionar simultáneamente una o más herramientas y sin requerir la parada de la máquina para realizar el cambio de herramientas. Esto hace que el punzonado sea incomparable en términos de tiempo de ciclo y desgaste de la herramienta, haciendo que el proceso sea extremadamente productivo y eficiente. El cabezal multiprensa utiliza herramientas de torreta alta tipo B, C y D. Permiten una mayor versatilidad, amplían la gama de espesores que se pueden punzonar, comparadas con otros centros de punzonado Salvagnini, garantizan la máxima calidad de punzonado y embutido gracias a su descenso controlado.

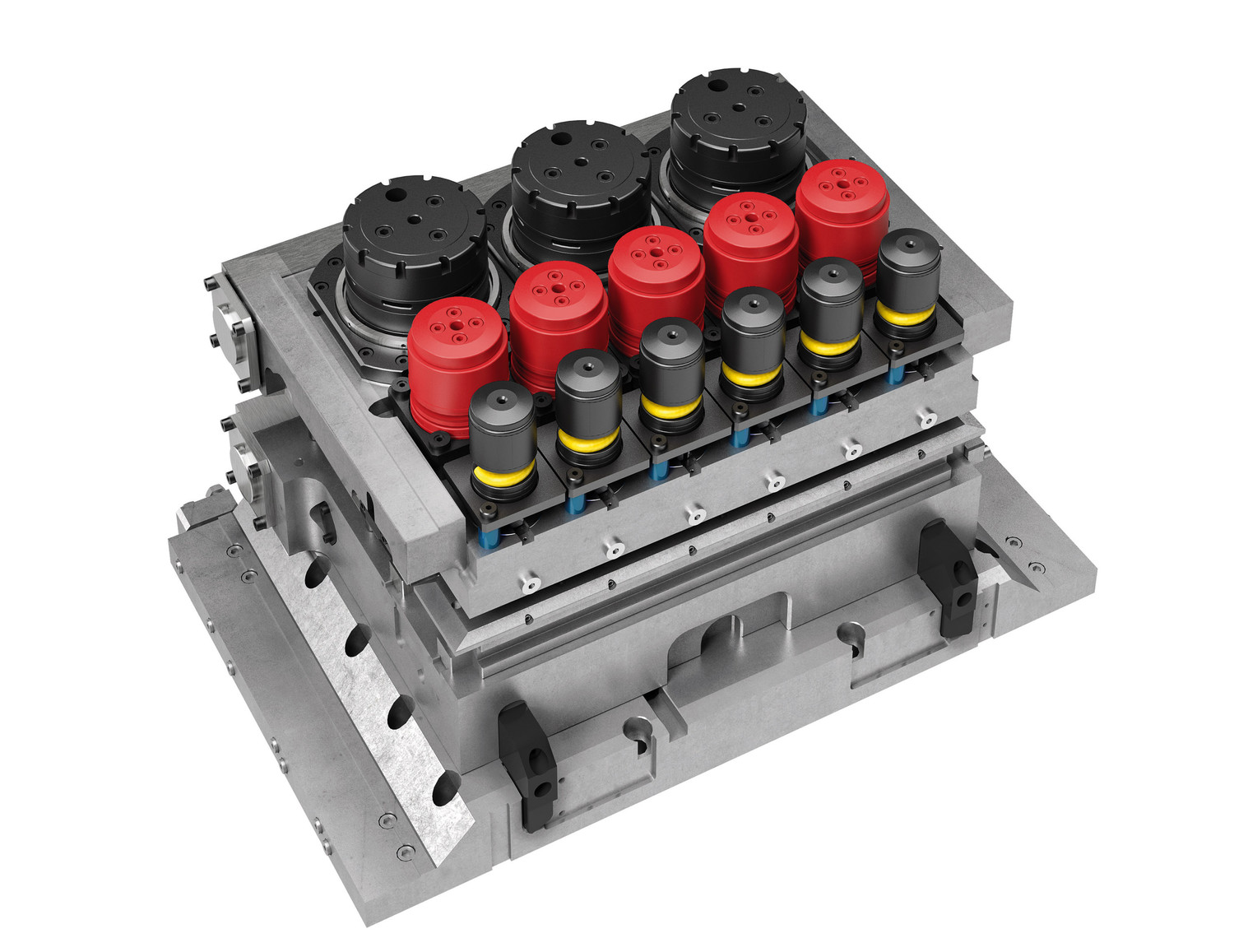

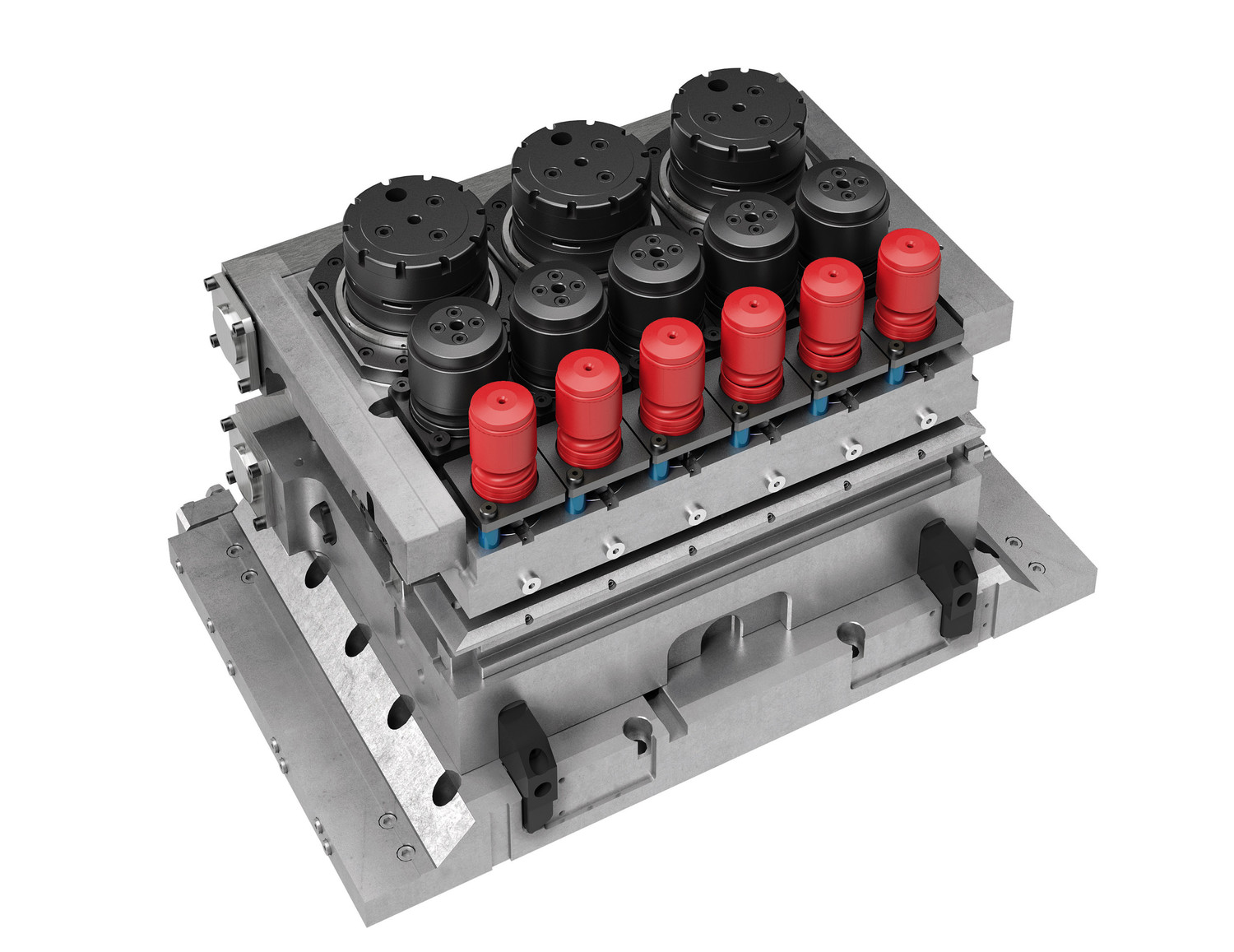

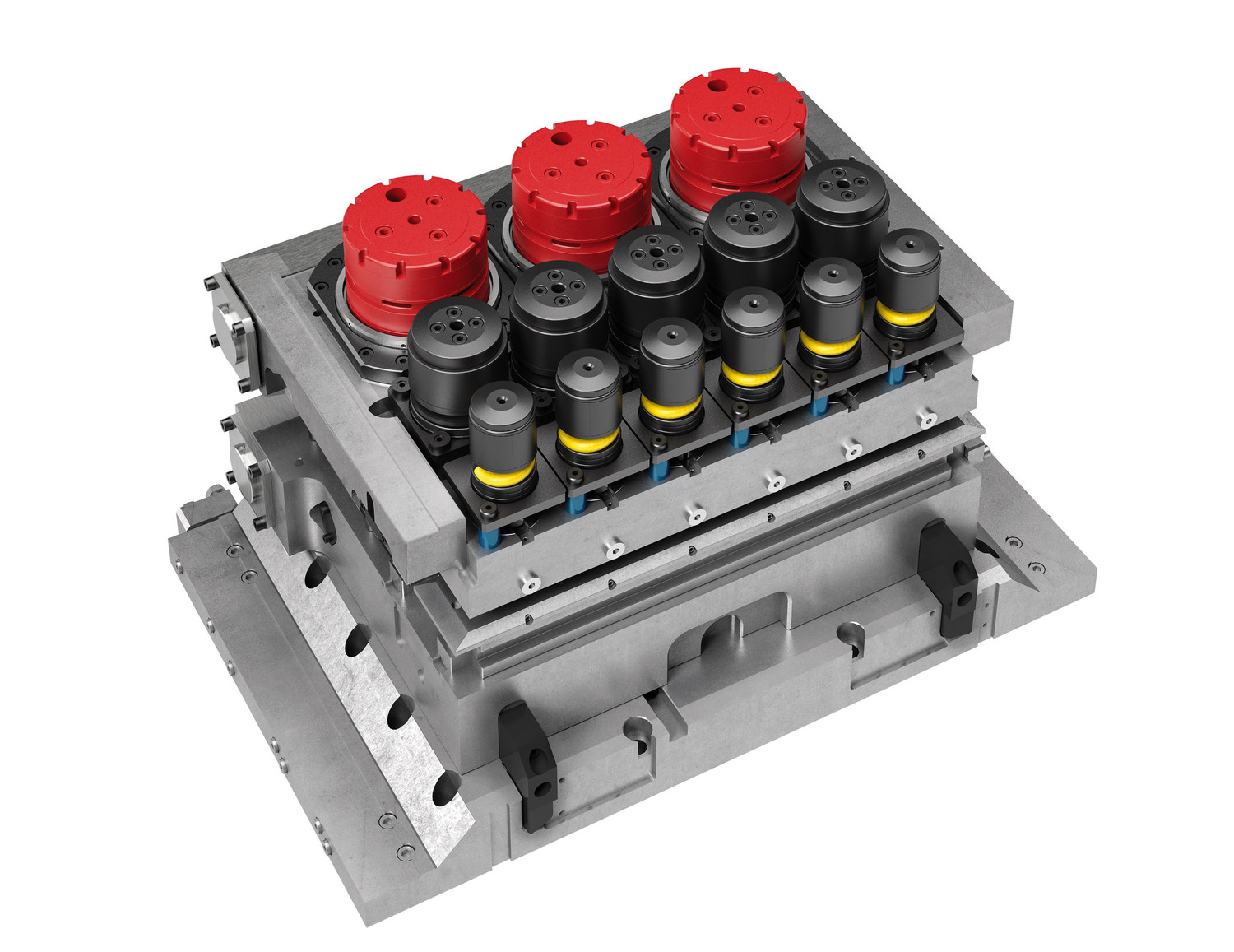

Configuración del cabezal

Las estaciones giratorias pueden alojar las herramientas multiuso configuradas del modo siguiente:

10 con un Ø máximo de 18 mm
6 con un Ø máximo de 24 mm
4 con un Ø máximo de 31,7 mm
1 con un Ø máximo de 88,9 mm

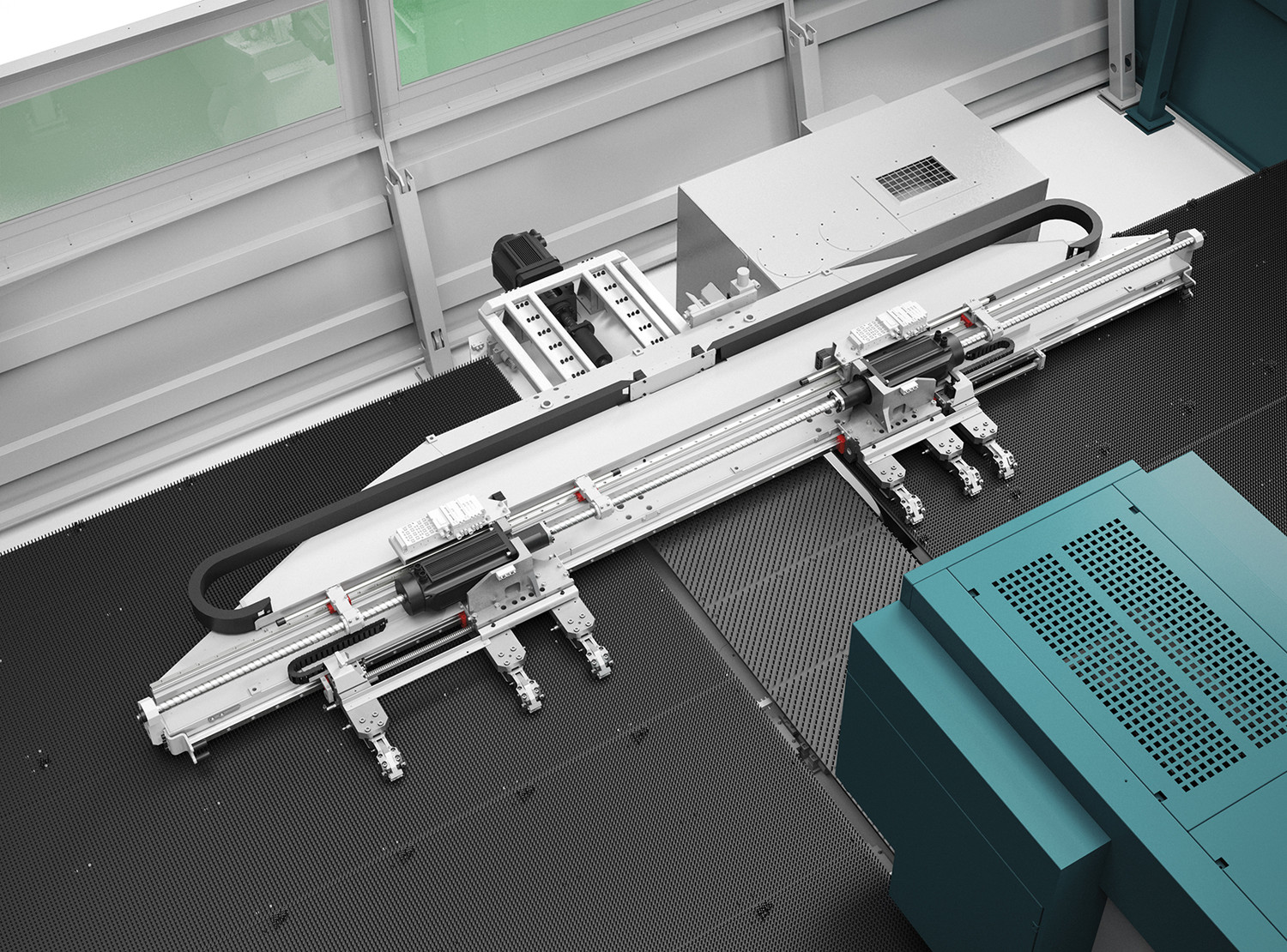

Manipulador de carro doble de estructura variable

El manipulador con dos carros independientes que se mueven a lo largo del eje X, centra la hoja cuando inicia el ciclo de elaboración y la mantiene apretada en las operaciones de punzonado y corte.  Los dos carros pueden funcionar de modo simultáneo o independiente y cada uno de ellos tiene 3 pinzas alargadas, una de las cuales cuenta con una estructura variable: esta configuración permitetrabajar en todas las zonas de la chapa, incluidas aquellas con gofrados o formatos estrechos, garantizando la utilización del 100% de la chapa. Pueden alcanzarse todas las partes de la chapa, gracias a un algoritmo inteligente de optimización de los recorridos y de los movimientos de los dos carros y de las dos pinzas alargadas.

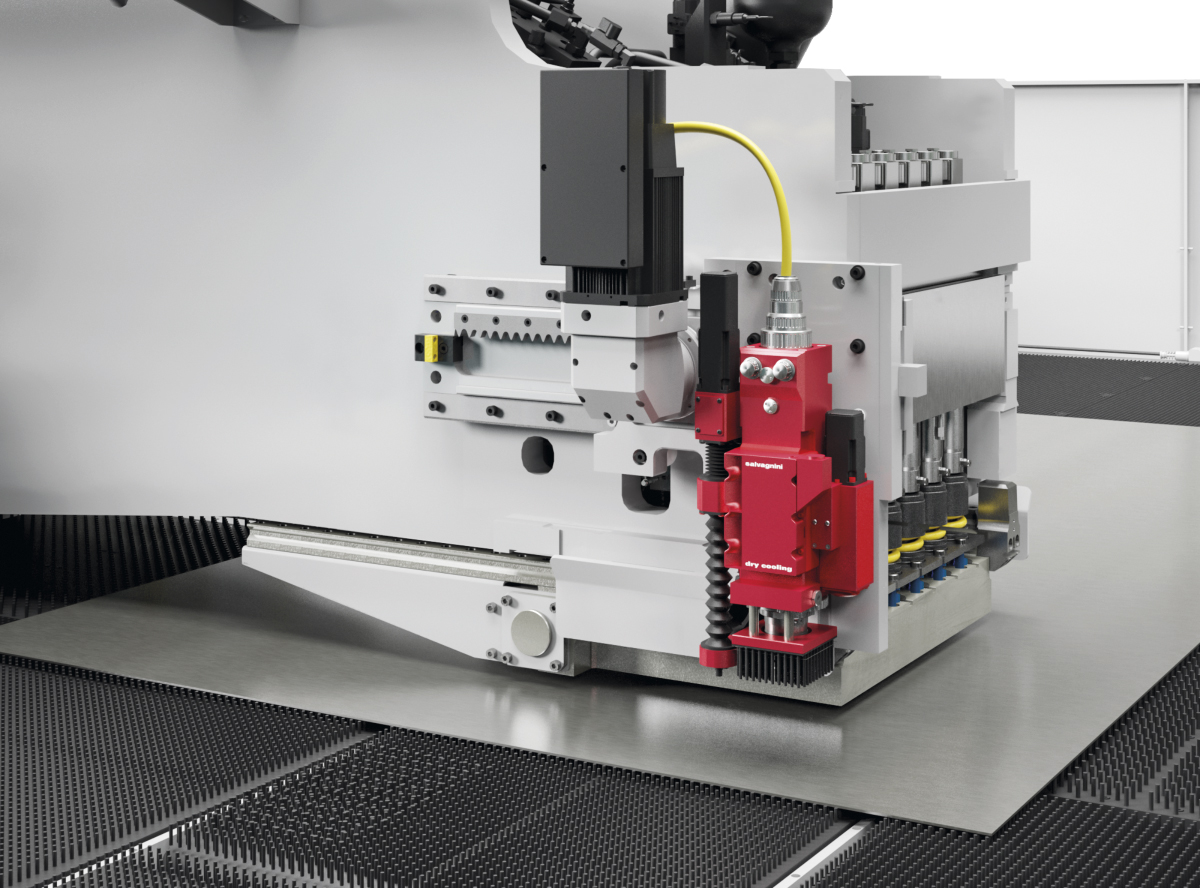

Corte con láser para un diseño sin límites

El cabezal de corte láser de fibra, colocado en el lado del cabeza multiprensa, se mueve sobre un carro a lo largo del eje Y con una carrera de 290 mm: garantiza la máxima libertad de las geometrías de corte y es responsable del corte final de la pieza. La fuente disponible de 2000 o 3000 W permite alcanzar altas velocidades de corte lineal, así como la precisión absoluta en la realización de contornos irregulares.
